Системы смешивания и быстрой смены цвета

Системы смешивания и быстрой смены цвета были разработаны  с  целью  удовлетворения  возрастающего  спроса  на  дозирующие устройства низкого, среднего и высокого давления. Устройства  имеют  модульную  конструкцию,  и  может  собираться  в соответствии с пожеланиями клиента. Применение этих систем требуется в различных промышленных областях обрабатывающего оборудования и должно гарантировать постоянное качество.

Решения
ZIP 2K WAGNER

Система смешивания ZIP 2K является прекрасным решением для 2-х компонент­ных материалов с соотношением компонентов смеси 1:1, таких как полиэфирные грунты и покрывные лаки, используемые, например, в окраске мебели, музыкальных инструментов или мелком судостроении.

ZIP 2K имеет два варианта комплектации с насосом для промывки системы и без него.

Преимущества:

  • всегда только свежий замес по фактической потребности
  • благодаря конструкции без прокладок отсутствует трение и проблема в обслуживании
  • простая чистка
  • подходит для безвоздушного распыления Airless и AirCoat: меньшее окрасочное облако, высокий кпд
Технические параметры — ZIP 2K
Соотношение смеси 1 : 1
Расход за 1 двойной ход 65
Макс. рабочее давление 8 bar
Кол-во двойных ходов в минуту 60

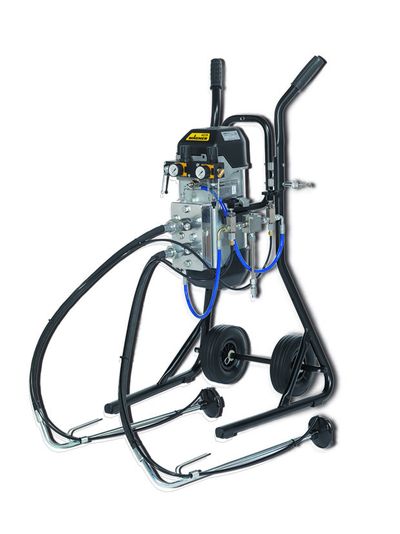

COBRA 2K

Cobra® 2K является прекрасным решением для 2-х компонент­ных материалов с соотношением компонентов смеси 1:1, таких как полиэфирные грунты и покрывные лаки, используемые, например, в окраске мебели, музыкальных инструментов или мелком судостроении.

Благодаря конструкции без прокладок и трения Cobra® 2K не имеет типичных проблем традиционных 2-компонентных компенсаторных насосов, таких как высокие расходы на обслуживание и высокий расход растворителей.

Cobra® 2K имеет раму, крепеж к стене или тележку и полностью укомлектован двойной системой всасывания, разгрузочными клапанами и статической мешалкой.

Преимущества

  •  Всегда только свежий замес по фактической потребности
  • Благодаря конструкции без прокладок отсутствует трение и проблема в обслуживании
  • Простая чистка
  • Уменьшение эффекта апельсиновой корки и меньшее истирание при высоком давлении
  • Подходит для безвоздушного распыления Airless и AirCoat: меньшее окрасочное облако, высокий кпд

 Технические параметры

Cobra® 2K
соотношение смеси 1 : 1
передаточное число 40 : 1
макс. рабочее давление 250 bar
макс. расход 2,0 l/min

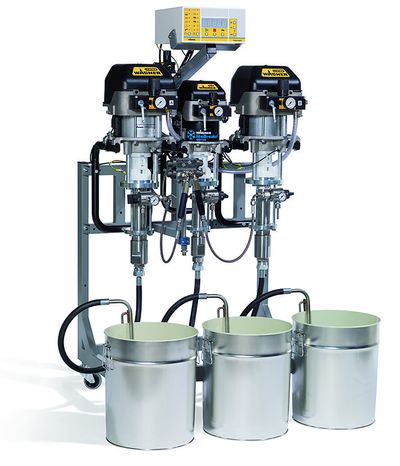

Система TwinControl

Система TwinControl фирмы WAGNER является уникальным решением  для 2-х компонентной окраски. Мобильный TwinControl благодаря своей эффективности, компактности и легкому обслуживанию подходит для различных областей применения и окрасочных материалов, в частности при окраске высоковязких материалов и высокой производительности. Magnetic Stroke Meter является весомой альтернативой шестеренчатым расходомерам и рассчитан для смесей до 20:1 при точности смешивания ± 2 %. Тем самым TwinControl -это прекрасное решение для беспроблемной эксплуатации, при смешивании и переработке 2-х компонентных материалов в дерево-, металлообработке и при переработке пластмасс, прежде всего при нанесении защитных покрытий.

Принцип действия

Два поршневых насоса IceBreaker® подают базовый лак (A) и отвердитель (B). Измерители замеряют подавае-мое количество материалов А и В и посылают сигнал наэлектронный пульт управления. Систем автоматически управляет регулирующим вентилем, который точно дози-рует компоненты В в соответствии с соотношением смеси.

Таблица выбора модели TwinControl

Насос А Насос В Макс. раб. давление   Расход (л/мин) при
1:1 4:1 10:1 20:1
18-40 18-40 144 бар 2,4 1,5 1,3 1,2
28-40 28-40 224 бар 2,4 1,5 1,3 1,2
35-70 35-70 250 бар 4,2 2,6 2,3 2,2
35-150 35-70 270 бар 6,6 5,0 4,7 4,6
48-110 48-110 370 бар 6,6 4,1 3,6 3,4
75-150 75-150 530 бар 9,0 5,6 4,9
72-300 75-150 530 бар 13,5 10,1 9,5
72-300 72-300 530 бар 18,0 10,2 9,9

Точность смешивания: ±2%
Макс. скорость насоса: 30 двойных ходов/мин (рекомендуется при непрерывной работе)

Используемые материалы:

  • Материалы низкой, средней и высокой вязкости
  • Материалы на основе воды и растворителя
  • 2-компонентные эпоксидные лаки и грунтовки
  • 2-компонентные полиуретановые лаки и грунтовки
  • 2-компонентные покрытия высокой твёрдости

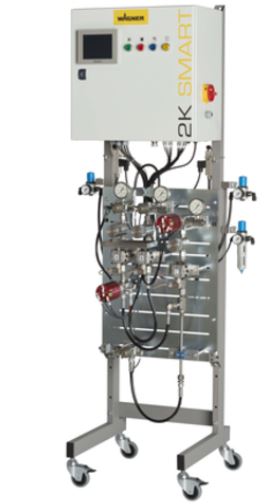

2K SMART WAGNER

Система смешивания и дозирования WAGNER 2K Smart, подходит для различных производств, в которых используются многоцветные покрытия 2K или 3K.

Преимущества

  • Измерение расхода каждого материала в отдельности
  • Однородное покрытие благодаря WAGNER AIS (адаптивная система впрыска), которая
    адаптирует закалку отвердителя к разным скоростям потока материала
  • Высокая надежность процесса благодаря простому добавлению третьего
    компонента — без ручного перемешивания благодаря автоматическому разбавлению и регулировке коэффициента смешивания
  • До 5 различных цветов.

Технические характеристики:

Цвета До 5
Отвердитель До 2
Третий компонент Максимум 1
Система мониторинга потока WAGNER измерительная ячейка датчика / зубчатого колеса / измерительная ячейка Кориолиса
Пистолет номер Максимум 2 с отдельным мониторингом жизнеспособности и отдельной промывкой
ATEX Доступна версия ATEX и без ATEX, подключение до 50 м
Дисплей 3,5 или 5,7 дюйма
Адаптивная система впрыска (AIS) Для компонента B и C
Связь Шлюз Fieldbus или цифровой ввод-вывод
Архивирование данных Через соединение USB или LAN (в сочетании с программным обеспечением архивирования данных)
Электростатическое выключение Для макс. две VM 5000 / EPG 5000
Дистанционное управление Максимальный кабель 45 м, используемый в зоне 1, с изменением рецепта
Фильтр жидкости Встроенный фильтр

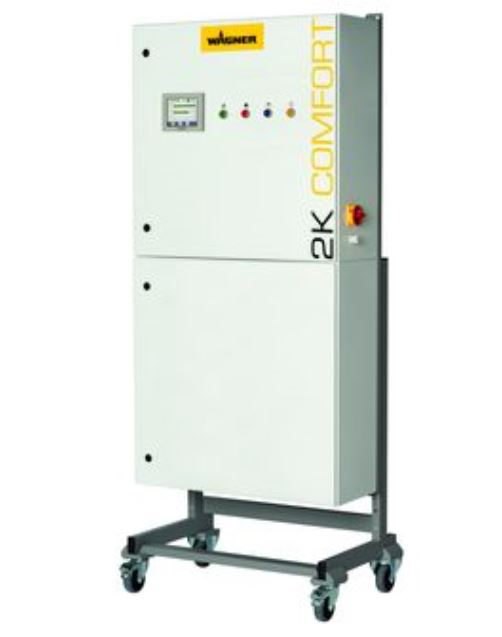

2K COMFORT WAGNER

WAGNER 2K COMFORT — это новый электронно-управляемый смеситель и дозатор для многоцветных применений. Он может обрабатывать до 25 цветов и четыре компонента одновременно.

Для высокоэффективного процесса нанесения покрытия блок также может быть интегрирован в систему управления процессом. Изменение цвета менее чем за одну минуту.

Преимущества

  • Изменение цвета менее чем за одну минуту
  • Экономит до 90% растворителя при изменении цвета
  • Параметризация также возможна с планшетным ПК
  • Использование материалов 4K
  • WAGNER 2K COMFORT позволяет сделать двухконтурную систему для одновременного применение двух разных материалов с одним блоком управления.

Технические характеристики:

Точность смешивания +/- 1%
Соотношение смешивания 0,1: 1 — 50: 1
Давление материала Максимум. 325/530 бар (в зависимости от модели)
Расход 50 — 7000 куб.см / мин (в зависимости от измерительной ячейки)
Компонент А Максимум. 25
Компонент B Максимум. 10
Компонент C Максимум. 10
Компонент D Максимум. 10
Промывочная жидкость A 10
Промывочная жидкость B 5
Промывочная жидкость C 5
Промывочная жидкость D 5
Краскопульты Максимум. 4
Температура материала +5 ° C — +60 ° C; +41 ° F — +140 ° F
Вязкость материала 20 — 2200 мПа · с, в зависимости от измерительной ячейки
Перерабатываемый материал Материалы на водной основе и на основе растворителей
Обработанные компоненты 2K, 3K и 4K
Размеры (WXHXD) Настенный держатель: 950 x 1700 x 350 мм; стойка: 980 x 2010 x 580 мм
